標題：GB2452變電站監控信息一體化驗收裝置

產品概述

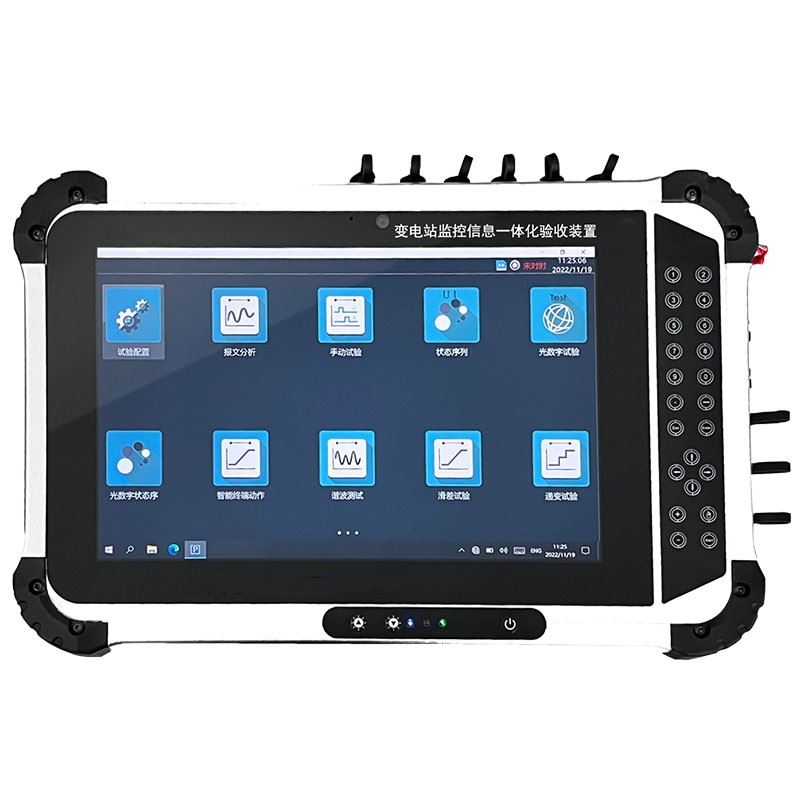

GB2452變電站監控信息一體化驗收裝置

GB2452變電站監控信息一體化驗收裝置是依據《Q_GDW 11627-2016 變電站數據通信網關機技術規范》、《DL/T 476-2012 電力系統實時數據通信應用層協議》、《DL/T 634.5104 遠動設備及系統 第5部分：傳輸規約 第104篇：采用標準傳輸協議子集的DL/T 634.5101網絡訪問》、《DL/T 860 電力自動化通信網絡和系統》相關的技術規范設計，基于LINUX操作系統，可實現變電站監控信息驗收的測試裝置。

該裝置基于IEC61850、IEC104規約開發的監控信息自動驗收工具，具備遠動裝置與監控后臺同步驗收功能，同時實現子站和主站端的監控信息智能對點或自動對點，完成監控信息全回路全信息驗收。自動化驗收可大大提高監控信息驗收效率，減少工作強度，縮短調試工期，適用于各種電壓等級的IEC61850通信智能變電站或常規變電站的新建及改擴建工程。同時支持對站內合并單元直接加量，控制保護裝置的有效動作，使得站內對點檢測不僅僅停留在對遠動裝置的測試，真實還原實際對點工作中的工作模式和運維方式。

-1866變電站監控信息一體化驗收裝置采用嵌入式觸屏操作，移動輕薄設計，體積小、重量輕、續航時間長，具有良好的便攜性，可實現調度點表與通信網關機配置點表一致性校驗、通信網關機遠動上送三遙數據校驗、104報文、間隔層設備三遙信息模擬等功能，可大幅縮短變電站監控系統信息驗收的時間，提升驗收效率，為變電站監控系統信息驗收提供高效的解決方案。

技術特點

n 支持SCD文件、RCD文件、主站點表文件解析；

n 支持調度主站點表與遠動數據網關機配置點表一致性校驗；

n 支持模擬MMS服務端功能，模擬站內保護、測控裝置的MMS報文發送；

n 支持模擬MMS客戶端功能，模擬站內監控后臺，輔助站內后臺信號核對；

n 支持模擬104客戶端功能，即模擬調度主站與數據網關機通信；

n 支持104功能，顯示、解析、記錄主站與數據網關機之間的104報文；

n 支持綜合校驗功能，集成MMS客戶端、MMS服務端、104客戶端功能一體綜合對比；

n 支持自動校驗功能，可實現MMS發送值與104客戶端接收值自動對點；

n 具備4個獨立的以太網接口，可同時接入104雙網和MMS雙網，實現對遠動數

n 據網關機配置文件的自動校驗；

n 主站端配置自動驗收軟件配合本裝置，即可實現遙信、遙測點表信息自動核對；

n 采用LINUX操作系統，保證測試裝置接入站內網絡的安全性；

n 雙可熱插拔電池設計，續航時間不小于6小時，可額外配置電池；

n 提供USB接口，便于點表配置文件、SCD工程文件導入和測試數據、測試報告一鍵導出；

n 采用10.1寸真彩液晶觸摸顯示屏，界面顯示直觀清晰，操作方便

n 重量輕、便于攜帶，整機重量不大于1.5kg

主要技術參數

項目 主要技術指標

CPU系統

CPU Intel® Core™ i5

內存 16GB

硬盤 128G SSD

電以太網接口

功能 MMS報文收發、104報文收發

接口類型 RJ45

數量 4個

型號 10/100/1000 Base-T

無線連接          類型 Wifi、4G（選配）

SD卡接口         接口數量 1個

USB接口

接口功能 支持通過USB接口導入點表文件、數據網關機配置文件、SCD工程文件等，同時支持測試數據、測試報告導出以及通過USB接口進行系統升級

接口數量 3個

接口類型 USB 3.0 OTG

電源

電池 11.1V/5.0Ah 聚合物鋰電池組  雙電池可熱插拔

工作時長 ≥6小時

適配器 輸入電壓90~264VAC，19V輸出，90W

其他

重量 1.2kg（不含電池）

尺寸 239.3mm×41mm×170.66mm(長×寬×高)

顯示屏 10.1寸真彩液晶顯示，觸摸屏
